一、泥土墒情监测站产品简介

管式泥土监测站是用于监测泥土剖面温度、泥土剖面湿度、泥土剖面电导率的在线监测设备
，集泥土温度、水分、电导率可宽泛利用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。

二、泥土墒情监测站产品参数

太阳能板功率：8W

太阳能板尺度工作电压：DC5V

内置锂电池容量：5000mAh

传感器启动功夫：60S

传感器供电电压：DC12V

传感器供电电流：22mA

传感器功耗：0.26W

通讯方式：485 Modbus RTU和谈

丈量参数：可同时丈量5层(10层以下可定造层数)

丈量道理：通过丈量泥土介电常数成立数学模型
，设计螺旋式丈量电极丈量泥土体积含水率数据。

三、泥土墒情监测站优势与特点

★单个泥土管式传感器能够同时丈量多个深度的泥土参数
，监测深度可定造(幼于1M)。

★传感器选取低功耗设计
，功耗低至0.26W
，合用于野表持久无人监测。

★传感器每层都能够独立丈量温度、湿度、电导率参数。

★传感器表壳选取进口PC材质
，强度高、耐侵蚀、对环境无传染。

★传感器防水等级达到IP67
，应对持久室表监测。

★传感器丈量肯定区域内的均匀湿度
，添补了单点丈量拥有局限性的问题。

★传感器选取自主设计的螺旋式丈量电极
，改善传感器与泥土之间的接触
，尽量预防空气间隙造成的丈量误差。

四、泥土墒情监测站使用当苦衷项

a.传感器使用应严格依照装置使用说明书进行。

b.多个传感器同时工作时
，必须距离3米以上距离。

c.传感器丈量道理限度
，传感器丈量地为中心半径3米领域内不应有电磁线缆和强磁辐射滋扰
，预防造成传感器丈量的巨大误差和败坏。

d.传感器的装置环境应该切合传感器的丈量领域
，预防超量程等不规范行为。

e.传感器装置应避开强酸强碱、沉油污沉金属环境进行。

f.传感器为泥土丈量传感器
，不容使用本传感器对其他物质进行丈量。

g.传感器装置环境不能有强振动。

h.传感器不能有过强表力作用。

i.不容拆卸
，私下拆卸视为不合规行为
，后续将不再提供任何服务行为。

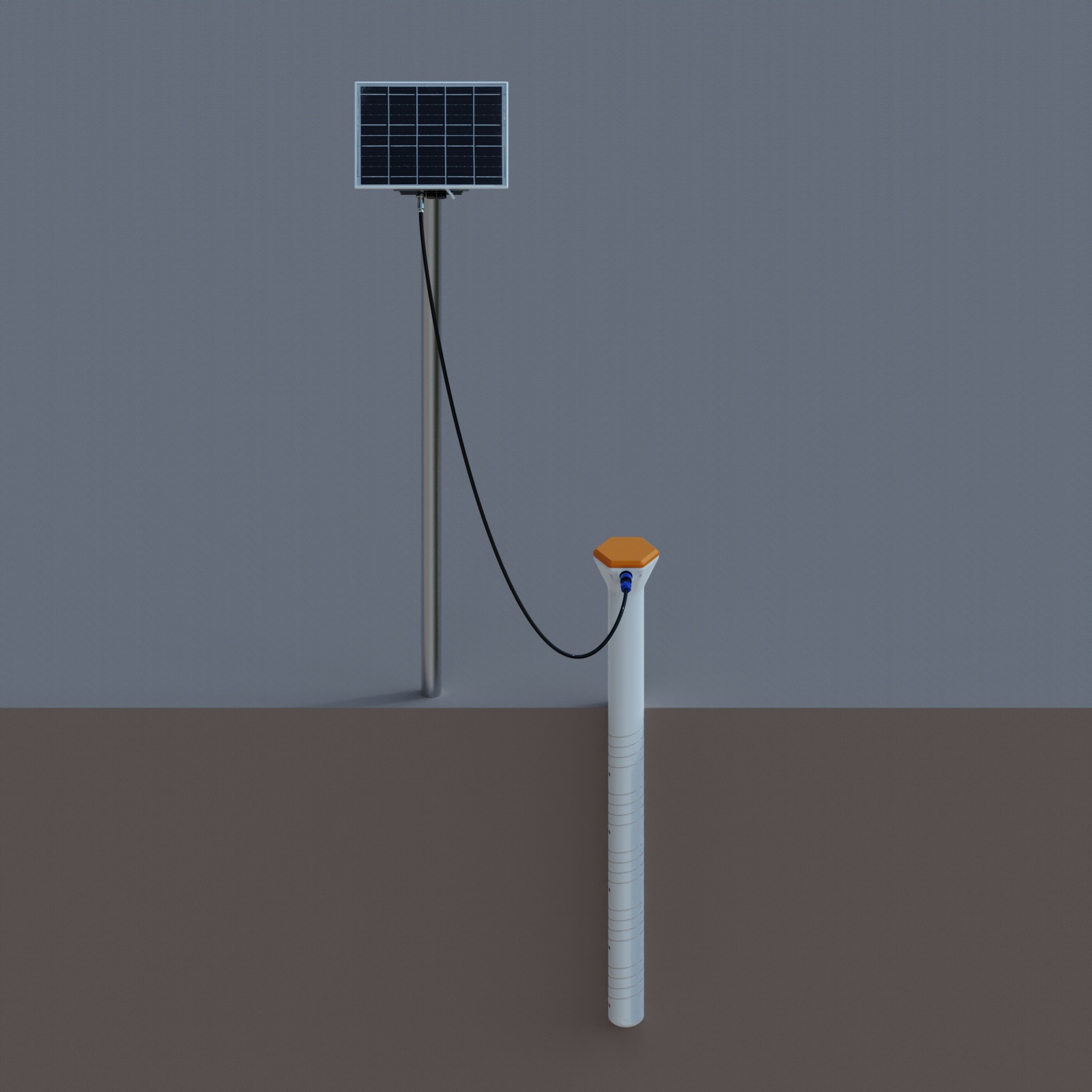

五、泥土墒情监测站结构图

装置步骤

钻孔法：

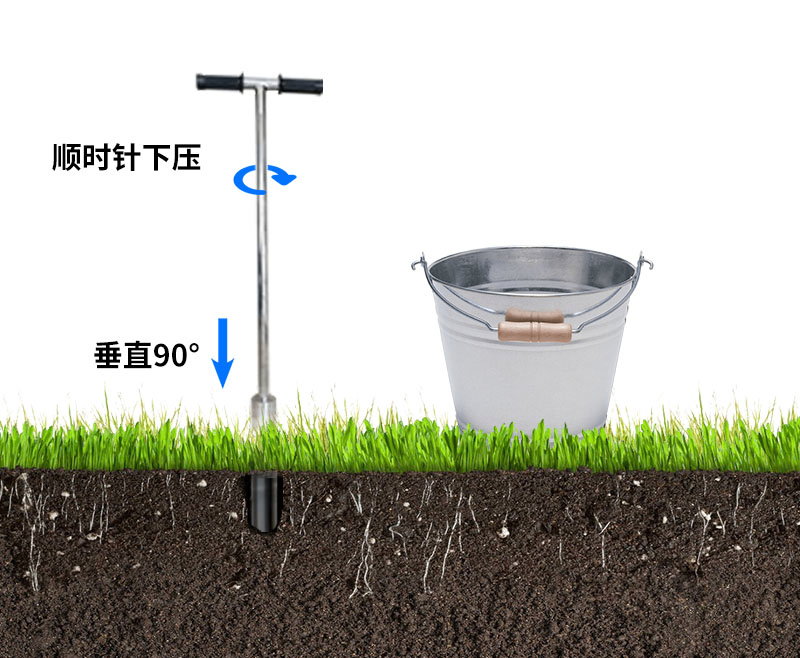

1. 取土钻钻头、手柄、支杆
，实现后将取土钻竖直于地面
，双手紧握手柄顺使仉下压慢速动弹。(把稳：不要太使劲
，务必慢速多转几圈
，预防钻头跑偏至孔洞打歪)

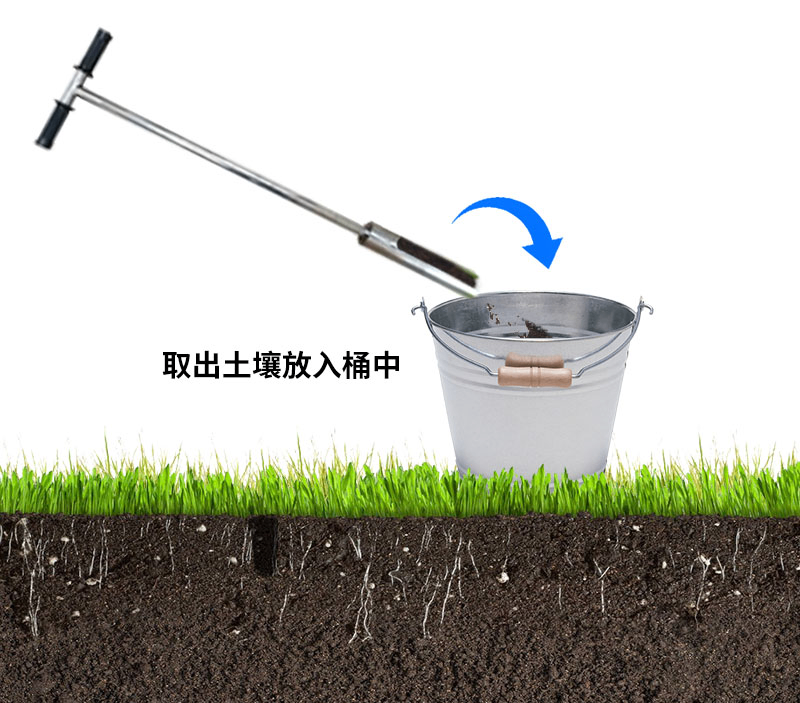

2. 将取土钻从孔洞中取出
，放到盆子里
，用工具把钻出的土网络到盆子里以用来和泥浆。(把稳：第一钻土由于杂质过多
，不做网络)

3. 反复持续上述打孔、取土
，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备使劲触底)
，以测试孔洞的深度是否相宜;若有卡顿
，则使用取土钻建改
，保障传感器放入、取出都比力顺畅;直到孔深与传感器所标识的装置地位齐平(零刻度线)
，打孔实现。

4. 挑出盆中泥土杂质
，石子、根、不容易溶化的土块等。将泥土搓细
，以便和泥浆。

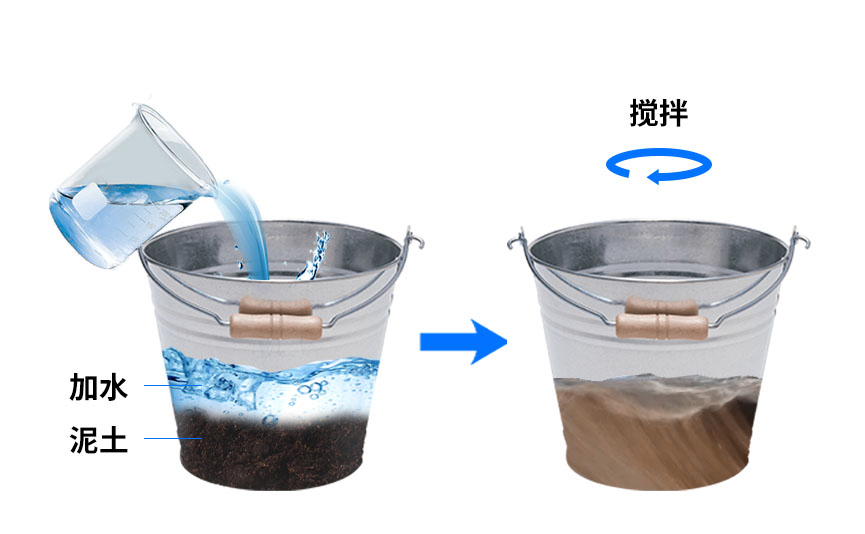

5. 倒入适量水
，充分搅拌至粘稠状;壤土泥浆通常不能稠于“芝麻酱”状。

?

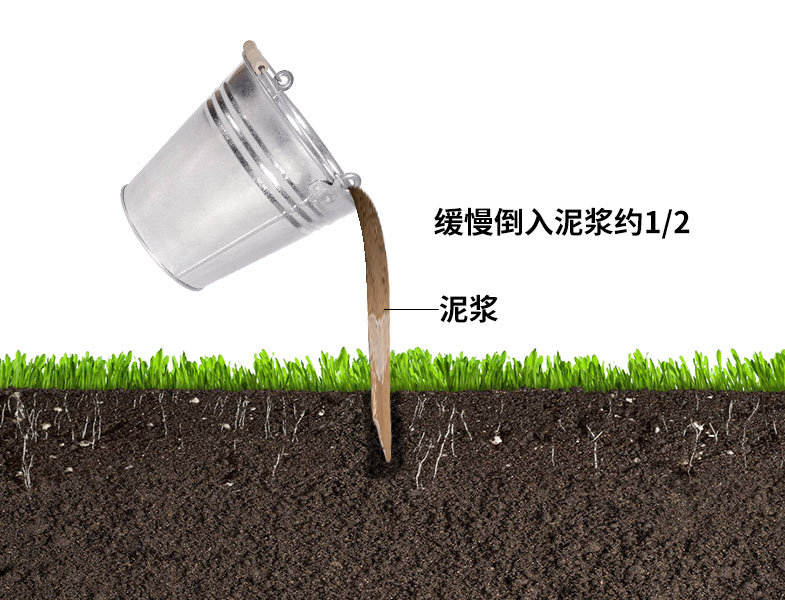

6. 将泥浆慢慢倒入孔洞
，或许到孔洞1/2的地位;可凭据现实情况酌情增减。

7.将传感器慢慢放入孔洞中
，顺使仉动弹并下压
，速度过快可能会导致气泡不能被齐全排出。(把稳：再动弹下压的过程中不成以上拔传感器
，预防气体再次吸入孔中)

8.当传感器装置到正确的深度后
，设备周围会溢出一些泥浆
，灌浆实现;此时传感器装置深杜纂洞口齐平。(把稳：将传感器周围3CM以表有余的泥浆断根
，预防结块影响水分下渗)

安葬法：使用镐子挖一个埋传感器的深坑
，和泥浆将传感器安葬
，处置细节参照钻孔法。
