一、翻斗雨量传感器产品概述

本仪器为降水量丈量一次仪表，其机能切合国度尺度GB/T 21978.2－2014《降水量观测要求》要求。

本仪器的主题部件翻斗选取了三维流线型设计，全不锈钢材质，使翻斗翻水越发流畅，且拥有自涤尘埃、容易洗濯的职能。脉冲转485信号输出，可直接读取降雨量，无需二次推算，单一方便。

二、翻斗雨量传感器机关特点

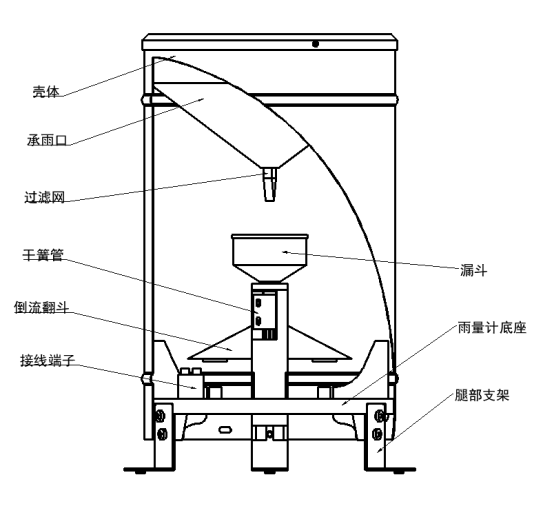

如图所示，本仪器由雨量计壳体、集雨器、漏斗、翻斗支持、翻斗、轴承螺钉、出水仓、密封接头、干簧管、水平泡、调节支持板、节造河注调安然装、接线端子、腿部支架、雨量计底座等组成。其中，雨量计底座上装置有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计分歧，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴装置在轴轴承中，本仪器出厂时内部结构装配实现，不必要再进行内部结构的现场装置，给现场装置带来了方便。

本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水机能更好且易洗濯守护。

本仪器的翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在相宜的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。

本仪器出厂时已将翻斗倾角调整螺丝锁定在最佳倾角基点地位上并对倾角螺钉作了点红漆漆封处置，用户现场装置仪器时只需将仪器整体依照本说明书有关要求将水平泡调整到位于中心地位即可投入使用，不用现场再调整翻斗倾角。

三、翻斗雨量传感器重要技术指标

承雨口径：φ200mm
；刃口锐角：40°～45°

分辨率：默认0.2mm，可选0.5mm

丈量误差：≤±3%（室内人为降水、以仪器自身排水量为准）

雨强领域：0mm～4mm/min（允许通过最大雨强8mm/min）

通讯方式：485通讯（尺度MODBUS-RTU和谈）

供电领域：4.5~30V最大功耗：0.24W工作环境：

环境温度：0～50℃相对湿度：<95%(40℃)
