一、项目布景：

国农办印发的《关于发展国度农业综合开发高尺度农田建设示范工程的领导定见》和《国度农业综合开发高尺度农田建设示范工程建设尺度(试行)》指出,积极发展高尺度农田建设示范工程工作,是稳步提高农业综合出产能力、保险国度粮食悠久安全的物质基础,是打造粮食主题产区、发展示代农业、建设社会主义新村落的现实要求,是公共财政支持“三农”工作的沉要战术行动,是进一步提升农业综合开发水平和创新开发体造机造的客观必要,因而发展高尺度农田建设示范工程建设,对保险国度粮食安全,提升农业综合开发水平拥有沉大的现实意思和深远的汗青意思。

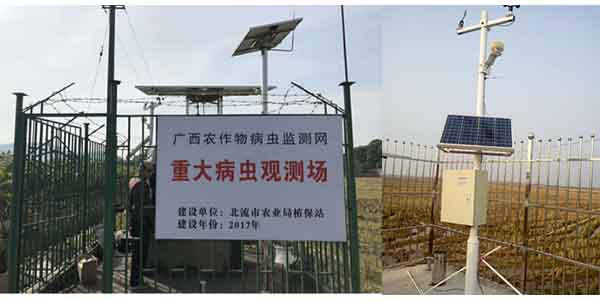

高尺度农田智慧化观测场的建设可提升：高尺度农田中农作物沉大病虫监测预警能力
，泥土肥力在线监测的水平
，为科学领导防控、施肥工作提供助力
，遏造病虫产生风险
，保险农业出产安全、农产品质量安全、农业生态环境安全。

二、项主张建设思路：

以绿色发展为导向
，创新推动：泥土肥力氮磷钾在线监测、农作物病虫监测预警智能化
，作物出产四情实时监测；有关设备利用灯光、性诱监测自动计数、田间幼气象实时监测、病虫害远程监控信息自动接入
，实时共享
，为病虫产生、环境影响因子、泥土环境等数据深度挖掘和智能化监测预警模型成立奠定基；通过病虫害监测设备的正常运行
，实时采集、颁布和上报农作物沉大病虫信息
，进一步提高我县高尺度农田的农作物沉大病虫害、泥土肥力监测预警能力及科学防控能力。

三、项主张工作指标：

切实加强我县高尺度农田农作物沉大病虫害监测水平
，美满产生趋向会商造度和灾情汇报造度
，提升沉大病虫监测预警水平
，实时采集和上报沉大病虫监测调查信息
，提高预报正确率、覆盖面和时效性
，做到沉大病虫中持久预报正确率80%以上、短期预报正确率90%以上
，预警信息覆盖100%乡镇
，90%以上行政村；

实时监测泥土有关的墒情、肥力（氮磷钾）的散布水平和情况
，为测土配方施肥、泥土改进提供优良的数据支持。

有关项目建设实现以来力求实现：通过大力推广新种类和新技术,使粮食产量每亩提高100公斤以上,亩增产值290元
，亩节约成本10.5元
，由于实时监测泥土墒情、智慧轮灌
，每亩节约用水20%
，节俭肥料12%；通过提早进行病虫害预防监测
，能够削减农药使用量10%
，并达到增产、增效、提升农产品品质和安全的积极作用。

四、项主张建设内容：

依照先进、实用的准则
，购置智能监测设施设备
，建设我县高尺度农田智慧化观测场1个
，并保险有关监测设备正常运行。设备采购选择切合国度尺度
，且在湖北省高尺度农田建设项目中得到切实利用的
，证明技术成熟、机能良好、运行不变的产品。能实现局域网和广域网的互连互通
，实现采集数据的自动网络、实时录入和规范处置。智能监测设备采集的数据也应通过县级平台统一治理。

五、项主张建设内容：

（一）、高尺度农田大数据监管平台：是利用目前最先进的的云推算、物联网、4G通讯、智慧AI等新技术
，集成自动化、智能化新型植保观测设备
，形成的集：持久自动监测、实时数据传输、实时AI分析、正确虫害预警、智能化预警飞防与一体的
，智慧植保预防结合的综合性平台。将植保防护工作由人为普查、人为防治
，转向升级为：自动遥赣注智慧诊断、人为飞防系统利用、物理生态防治结合。

该系统由软硬件结合开发而成。硬件部门蕴含：1、智能型虫情测报采集系统；2、物联网农猎禅候信息采集设备（无线智能形象站）；3、田间生态实时监测物联网系统；4、孢子智慧可视化监测设备；5、虫豸性诱智能测报系统；6、泥土肥力在线监测系统；7、物联网通讯节造设备；

软件部门
，软件分成云端web版和手机app版。软件说话选取java与.net技术结合。系统构架选取云服务构架。蕴含：1、虫害情况自动采集软件和APP；2、农业环境形象数据监测系统及APP；3、农业生态环境在线监测存储系统软件；4、孢子智能拍照统计监管系统；5、虫害性诱监测系统；6、泥土肥力实时在线监测系统。

可拓展职能：在对各类环境数据、虫害数据、病害孢子数据汇总、统计、分析以来
，通过病虫害专家诊断系统
，给出有关诊断和防治建议Ｄ芄唤泄厥荨⒍ㄎ蛔甑确⑺透汗舱袷接湛氐啤⒅悄苌枋┡┮瞪璞浮⒆远逝缌苌璞浮⑽奕嘶〕婧Ψ煞郎璞附邢乱徊降姆乐巫饕。

平台软件：兼容智能虫情测后灯系统、性诱诱捕器监测系统、田间幼气象观测仪系统（无线智能形象站）、视频信息采集监测系统

1.物联网设备数据接入系统

将县级购置的智能型测报物联网设备产出的数据通过网络传输到系统内
，并进行数据尺度化验证和统一治理
，提高伐查资料的正确性和可比性
，削减报答和其它成分造成的数据误差
，提高测报正确率。成立田间智能物联网设备治理库
，治理设备的运行状态。

2.病虫害田间调查数据上报系统

依照《农作物病虫害测报调查规范》要求
，发展病虫害田间调查和数据统计上报工作
，实现国度、省级工作自动上报
，本地化特色业务报表自界说治理
，无缝对接国度、省、市级系统。并能够凭据本县的现实情况矫捷设计出适合本县植保业务的表格。

3.基层监测点（户）治理系统

成立健全和美满县、乡、村测报网络系统
，凭据本县重要病虫产生特点及散布
，成立沉点监测乡（镇）、监测村、病虫监测户档案
，明确各级测报网络系统人员的工作和责任
，领导合作
，共同上级部门做好测报工作
，逐步形成县、乡、村、户四级测报网络系统。

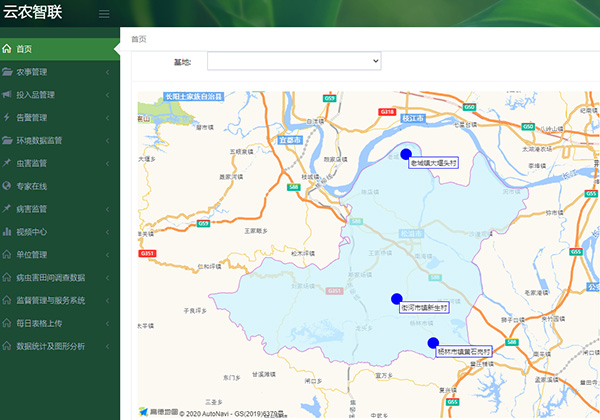

4.数据统计及图形分析系统

利用多种统计道理和分析步骤
，凭据病虫产生法规与环境关系
，分析汗青病虫发展趋向
，做定性的数据统计和分析；诘乩硇畔⑾低常℅IS）
，在数字地图上叠加各类调查数据和设备数据
，实时提供病虫害产生指标分析、物联网设备散布及工作状态、监测点散布等
，把握全县及周边区域病虫害产生情况。

5.地域病虫害档案和病虫图谱系统

网络、整顿、汇总本地域重要病虫害的技术资料、图片资料和汗青资料
，以及影响病虫产生的形象资料、农业信息
，美满病虫信息数据库
，成立起齐全的地域病虫害档案和病虫图谱。

6.预报谍报报送系统

按发文法式和要求报送病虫预报谍报
，预报内容蕴含产生期、产生量、产生水平、散布领域、预报凭据、产生面积、风险损失和防治措施等
，通过不休美满病虫害预报内容
，量化预报数据
，图文并茂
，正确反映病虫害产生情况
，形成齐全的病虫预报。

7.工作治理查核系统

凭据铺排的工作内容、查核工作及技术指标定期进行监督检

查
，量化工作内容和技术指标
，沉点查核病虫测报期数、准

确率、时效性
，信息的颁布情况、覆盖率、到位率及在出产

中的现实领导成效等。

（二）、具体硬件介绍：

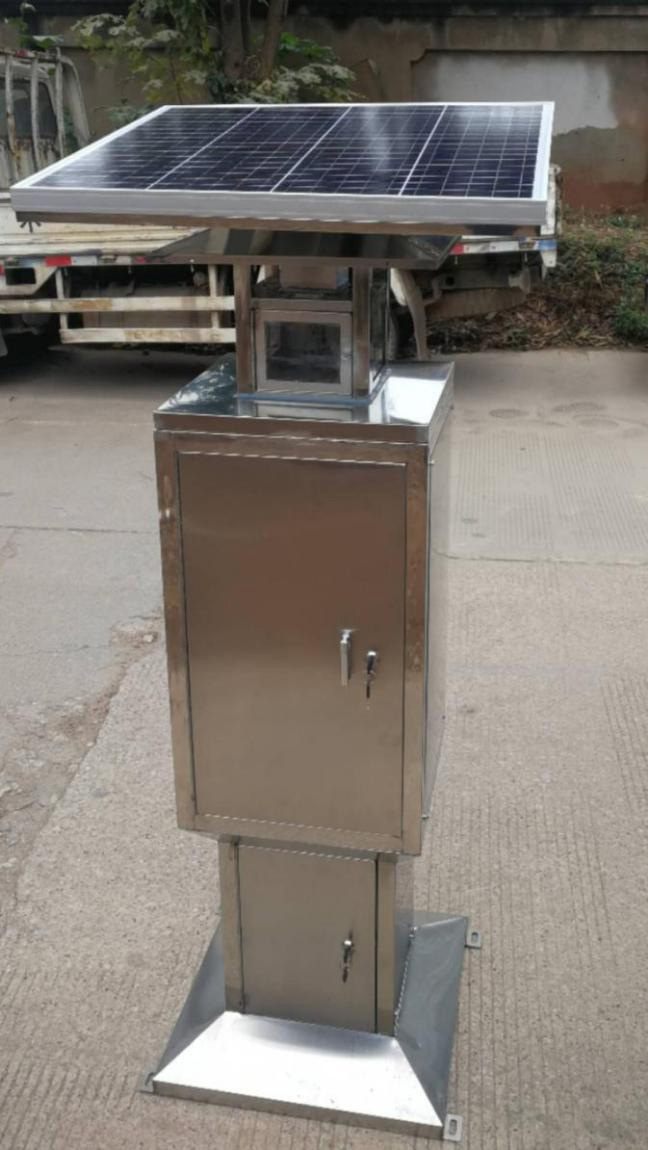

1、智能型虫情测报采集系统：

本产品利用现代光、电、数控集成技术
，实现了虫体远红表自动处置、传送带共同运输、整灯自动运行等职能。

在无人监管的情况下
，可自动实现诱虫、杀虫、虫体分散、拍照、运输、网络、排水等系统作业
，并与无线？橄嗔
，把数据发送至服务器端；进行病虫害统计与分析职能；并在网页端显示识此外虫子种类及数量
，凭据识此外了局
，对虫害的产生与发展进行分析和预测
，为现代农业提供服务
，满足虫情预测预报及标本采集的必要。

我公司通过多年的研发
，有关软件获得了软件著述权证书
，有关物联网采集设备和通讯设备获得了国度专利。

智慧农业云平台
，能够通过wifi/4g等方式接管数据

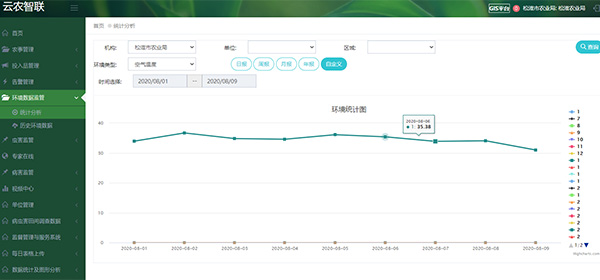

，能够将各类数据存储、分类检索、汇总、分析；形成走势图、柱图、日报表等；鼓芄患嫒荩撼婧κ荨⑿杂占嗖馐荨⒉〕娴鞑橥臣剖。利于农业出产的环境监测、实时预警、科学防治。

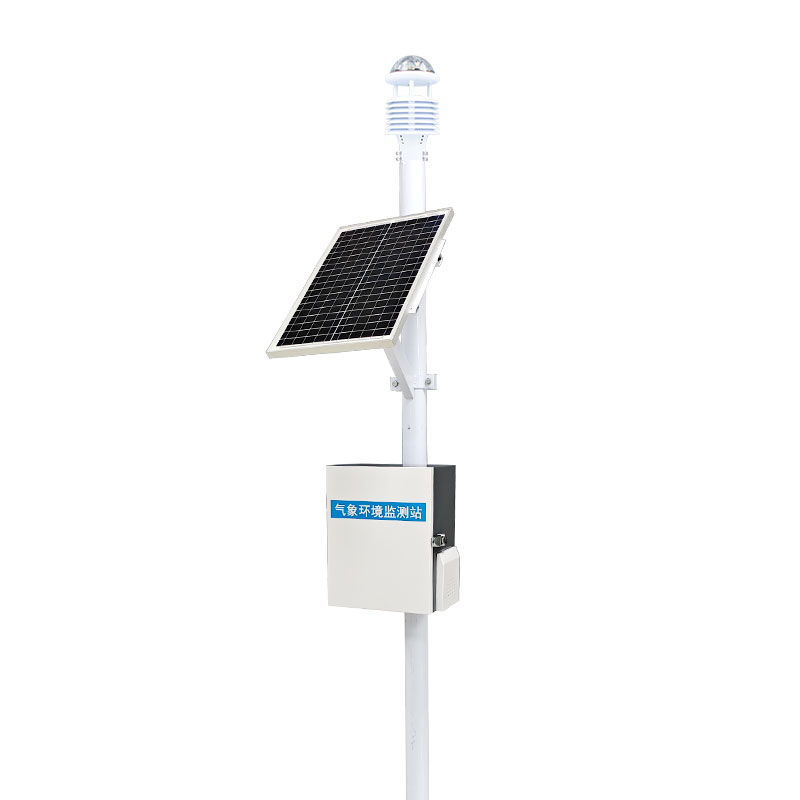

2、物联网农猎禅候信息采集设备（无线智能形象站）：

选取最新的物联网技术、4G通讯技术
，将农业环境的各类数据采集、发送到智慧农业云平台

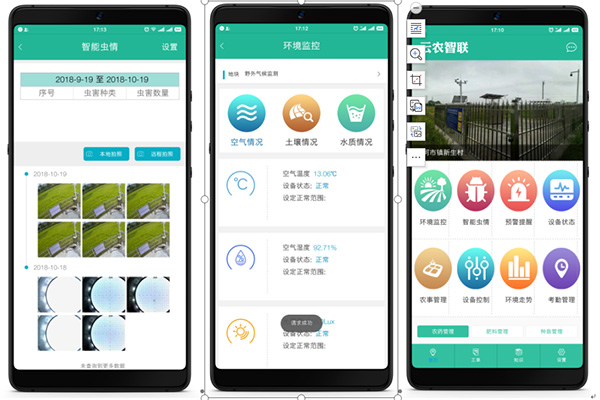

，并通过配套的APP能够查看有关各类数据。

我公司通过多年的研发
，有关软件获得了软件著述权证书
，有关物联网采集设备和通讯设备获得了国度专利。

智慧农业云平台
，能够通过wifi/4g等方式接管数据
，能够将各类数据存储、分类检索、汇总、分析；形成走势图、柱图、日报表等；鼓芄患嫒荩撼婧κ荨⑿杂占嗖馐荨⒉〕娴鞑橥臣剖。利于农业出产的环境监测、实时预警、科学防治。

2.1产品概述：

智慧农业形象观测站选取最新的物联网技术、4G通讯技术
，将农业环境的各类数据采集、发送到智慧农业云平台
，并通过配套的APP能够查看有关各类数据。

我公司通过多年的研发
，有关软件获得了软件著述权证书
，有关物联网采集设备和通讯设备获得了国度专利。设备自身有农业部农机具质量监督检测中心汇报。

智慧农业云平台
，能够通过wifi/4g等方式接管数据
，能够将各类数据存储、分类检索、汇总、分析；形成走势图、柱图、日报表等；鼓芄患嫒荩撼婧κ荨⑿杂占嗖馐荨⒉〕娴鞑橥臣剖。利于农业出产的环境监测、实时预警、科学防治。

2.2重要职能：

1.通讯接口：尺度modbus和谈；

2.选取先进的微型节造技术
，监测不幼于16项形象环境因子

3.主机功率：≤200mA（12V）  整机功耗：≤600mA（12V）

4.选取50W太阳能板
，40AH锂电池
，电压：DC12V自带稳压设备;

5.设备为安卓系统
，配置屏幕为7寸
，数据采集软件能够自动分成：空气、泥土、水体三大类数据
，并在屏幕上能够显示各个环境身分的数据。正常情况下通过GPRS传输数据
，同时也能够通过GSM短信获取数据。内置放迷失职能 。

6.采集数据职能：空气温度、空气湿度、泥土温度（4层）、泥土含水率（4层）、风速、风向、光照度、辐射、降雨量等16种以上参数的环境数据；

7.数据存储量：能够存储一年的数据（8760批）
，设备带有本地缓存
，能够在信号断掉的时辰
，实现数据的复传。

8.拥有通过移动设备将数据转存到推算机职能
，可能与推算机联接
，实时数据、图形显示。

9.可将所有采集的数据及苗情图片上传到自建的物联网平台
，同时也能够上传到农业部全河山壤墒情监测网 ”。

10.自主知识产权的软件平台和手机 APP 软件
，能够通过肆意联网的电脑和手机查看数据
，并可查看在线视频和图片
，可将数据体式以折线图、柱状图、3D 柱状图、区域图等图表大局显示。

11.可查看指定区域的站点装置情况及最新监测功夫
，从而得出指定区域的站点数量。

12.可查看某个站点指定传感器在指按功夫领域内的数据报表信息
，也可导出到 Excel。

13.可查看某个站点在指按功夫月份、年份的数据报表信息。

14.可将备份的数据或本地整顿的数据导入到数据库
，也可将导入的数据删除。

15.增长旱情预警信息
，并自动颁布预报通知。查问已颁布的旱情预警信息。

16.用户登陆权限可进行分级设置
，确保安全。

2.3技术参数：

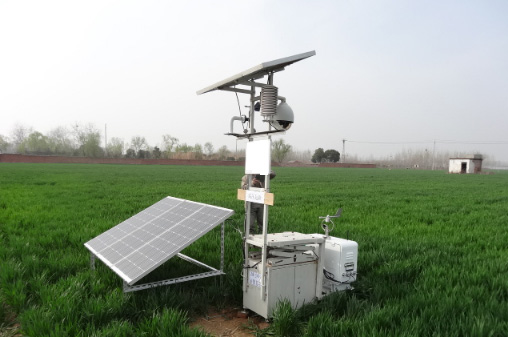

3、田间生态实时监测物联网系统；

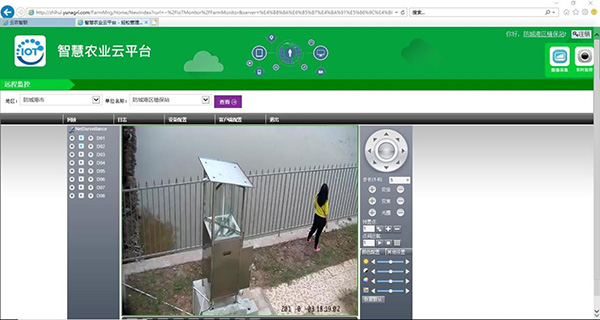

在造订区域装置远红表摄像球机
，治理者通过视频系统可清澈直观的实时查看种植区作物的成长及病虫害情况
，并对突发性异常事务的过程进行实时监督和纪录
，用以提供实时高效的指挥和调度。远程视频在平台上能够自动节造云台作为
，变换摄像头方位等职能；采集的视频帧速、图像大幼可调节。移动应急终端（手机APP监控平台）。登录后可实时视屏查看仪器周边情况。多通路同屏展示
，同使毓示相应区域的环境泥土参数
，可远程操作摄像头角度、变焦、变倍、光圈等参数。

4、孢子智慧可视化监测设备；

1.智能远程拍照型孢子捉拿仪能够全天自动捉拿病菌孢子
，并进行自动拍摄；

2.系统具备最优图片融合职能
，自动融合成最清澈的照片通过网络上传至云服务器；

3.统计分析：选取云服务器技术
，实现对病菌孢子图片的人为统计与分析
，可实时人为远程查看确认
，缩短了预测预报周期；

4.实现了远程节造
，无需人员去现场
，即可进行开关机、自动拍照、设置工作时段、拍照张数、拍照采集功夫等操作；

5.设备实时状态显示
，腔体温度
，查问空气采样功夫；设置空气采样功夫

6.远程设置工作模式：远程自动拍照和手动拍照

7.选取光、电、数控技术
，自动显微成像

8.孢子设备内有高分辨率显微镜
，能够清澈拍摄显示5-100微米的指标体

9.多种联网方式(4GRJ45GPRS）可随时随地联网治理

10.数据报警参数可远程上传到云平台
，可在WEB端查问配置
，方便守护和治理

11.内置 GPS 定位职能
，可在网页地图中查看设备站点等数据

12.内置温度采集职能
，可远程监测设备运行温度

13.所有设置能够通过APP和WEB端软件来进行

14.可分时段设置和节造
，自动拍照和手动拍照均可

15.时段节造：凭据孢子数量大幼
，设定合适工作功夫段

16.自动故障报警

17.渣滓可拍照数量显示

18.防雷装置：可能有效预防雷击

19.内置 UPS:支持断电；

20.电源：AC 220V±10%

21.摄像头：500 万像素

22.显示屏：10.4 寸

23.系统：WINDOWS 7

24.绝缘电阻：大于 2.5MΩ

25.气体采样：采集流量 120L/分钟
，采集功夫 60~1200 分钟（设置领域）

26.可采集面积：长*宽（mm）50*8mm

27.设置领域：按时启动
，24 时造
，能够肆意设置 24 幼时开启功夫

28.拍照数量：1-100 张

29.载玻带：一次更换总长度 80 米
，最长能够陆续使用 365天
，每天拍 3 次

30.成像系统根基参数：光学放大 20X；500 万像素 CMOS 图像传感器。

所罕见据可上传到本次物联网系统中统一治理

5、虫豸性诱智能测报系统；

本设备选取性诱诱虫
，并卤灯加热灭杀害虫
，通过光栅计数设备推算害虫的数量
，并通过设备内置的一体式摄像头
，对虫害照片进行实时采集
，发送到服务器端
，从数据和图片两方面进行虫害的正确数据复合验证。设备集成一体式智慧通讯设备
，能够拓展接入多种空气温湿度、风俗风向、泥土温湿度等虫害产生沉点环境数据采集设备。通过大数据汇总分析
，对靶标害虫进行精准监测和灭杀。

1、主机选取不锈钢材质
，双层防水
，设备能在温度10℃-70℃、相对湿度不大于95%的环境下正常工作；

2、标靶害虫可通过性诱剂诱集
，害虫种类可控；

3、选取3.5米高
，可拆卸立杆
，诱捕及计数装置的高度可调节；

4、害虫计数器可能纪录诱集到的害虫数量
，相邻两次害虫的计数距离不幼于1秒；

5、主机具备数据远程自动报传职能
，数据涵盖：害虫数量、诱捕功夫、GPS信息、温湿度等内容
，并可远程设置以下报传方式：①凭据害虫阈值自动上传 ②固按功夫自动上传 ③在肆意功夫点
，远程发送号令自动上传；

6、害虫诱捕信息贮存在数据处置系统中
，诱捕信息可能依照客户要求正确上传到客户端；

7、数据上传模式支持4G/WIFI/网线
，可凭据用户需要进行调整
，可实时上报至用户指定地址
，可实现手机APP、电脑多种客户端接管；

8、主电路板拥有环境因子监测器扩大接口以及诱捕器扩大接口
，接口最多可拓展到15路
，选取航空四芯接口
，设备状态不变
，方便装置；

9、主机具备远程开关机职能
，具备设备故障远程诊断和守护职能
，设备异；蚬收显冻烫嵝选⑿杂招镜狡诟还Ψ蛱嵝阎澳。

10、选取太阳能蓄电池供电
，太阳能电池板功率为80W
，蓄电池额定电压为12V/38AH；

11、数据永远存储；支持通过列表查看、地图查看、图表查看三种数据查看方式；

12、支持数据导出与导入职能；

13、在盛开接口的情况下
，兼容省、国度平台的数据导入；

14、设备兼容其他形象感应器
，采集的形象数据能够直接自动对接病虫害物联网数据分析系统（县级）

15、设备嵌入式共同摄像头
，能够对集虫仓内的虫害进行拍照
，援手人为比对剔除杂虫；

16、设备选取性诱吸引
，共同加热设备将虫子灭杀
，预防虫子出现返飞
，引发沉复计数
，实现引诱和灭杀一体解决。

产品的图片如下：

6、泥土肥力氮磷钾在线监测系统；

市场上的农业种植监设备
，偏施、滥施、过度施肥情况极度严沉
，氮磷钾肥比例不合理
，导致泥土板结、通透性差
，严沉影响农作物产量和水平
，并且监测设备的；げ还蝗
，时时受到表界的影响从而造成监测成效误差
，各类设备利用件使用空间布局幼
，必要时时对其保养维建的问题。

农业智慧种植和泥土元素在线分析监测领域
，重要内容蕴含：AI智能分析工作站、离子浓度智能分析算法、R485数据转换？椤4G通讯？椤⒛嗤了逯邪钡⑾醯⒏评胱印⒓乩胱硬杉魃璞讣
，但是氮磷钾肥比例不合理
，因而必要对农业智慧种植和泥土元素在线分析监测
，从而对其内部结构进行改进。

该一种智能泥土氮磷钾肥力在线监测设备
，通过螺栓在装置板之间的活动
，从而可能将主体进行AI智能分析单机工作站
，工作站利用自主研发的离子浓度智能分析算法
，得出磷离子的浓度
，而后将氨氮、硝氮、磷离子浓度、钾离子浓度的数据通过；ぐ宓4G通讯？榇涞皆品务器端
，从而对农业种植中对肥力在线实时监测的需要
，并且AI智能分析工作站设备得到最终分析数据
，通过配套集成的4G？榇涞皆贫说哪嗤练柿υ谙呒嗖馐菘庵
，供后期农技人员和监管人员挪用
，通过滑动板在海绵和透气板之间的滑动
，从而可能将表界尘埃异物反对住
，并且通过滑动可能对海绵进行算帐
，从而提高主体的检测成效
，从而提高监测设备的环境应变能力
，通过；ぐ逶诒砜堑男辖行疃
，从而可能；通讯？檎４
，从而通过4G通讯技术对传统的离子监测设备进行在线式监测开发
，达到：在线监测泥土水体中的氨氮、硝氮、钙离子、钾离子的实时浓度
，通过支架和卡槽之间相卡扣从而可能；485航空四芯通讯设备
，并通过数据线传输到R485航空四芯通讯设备
，R485通讯设备将数据传输给智能分析工作站
，工作站通过自身的离子浓度算法对采集到离子进行推算
，得出氮、磷、钾肥力的浓度值
，

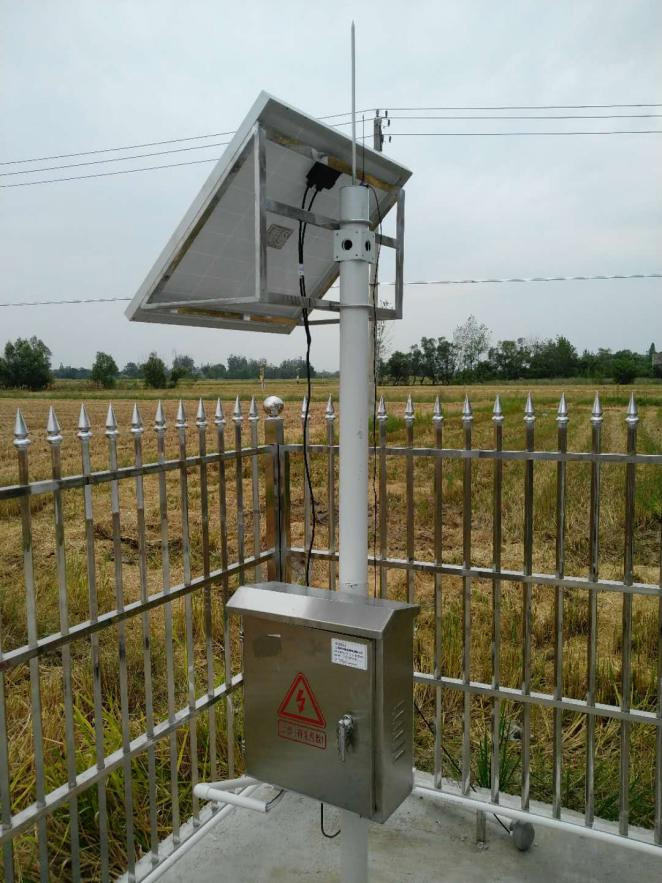

7、泥土墒情监测的概想及道理

7.1泥土墒情监测的寓意：泥土墒情是指通过对监测点地点区域分歧档次泥土含水量、农业出产配置、作物表象、灾害性气象的观测纪录
，把握凭据泥土水分动态变动法规
，相识降水、灌溉及泥土水分变动与农业出产之间的关系
，进而为农业出产的抗旱减灾和提高水资源出产效能提供科学凭据。

7.2泥土墒情监测系统的道理：泥土墒情与旱情监测重要是以农田为对象
，在分歧生态气象区
，在本地主导耕作泥土和主导作物上
，凭据种植模式和选取的农业技术的分歧成立监测点
，通过智能感知和鉴别技术
，定点、定期采集泥土水分测定和农业出产治理、作物表象等信息
，实时相识作物根系活动层泥土水分情况、泥土有效水分含量
，选取GPRS（移动通讯？楹褪萃ㄑ洞χ媚？椋┗騁SM（全球移动通讯系统）网络技术和软件技术
，作出墒情判断
，领导农业出产治理
，进行合理灌溉。

7.3泥土墒情监测系统的组成

泥土墒情监测系统由墒情数据采集设备、无线电网络传输、远程节造系统三部门组成。墒情采集系统蕴含传感器、太阳能、数据线、室表支架等设备
，利用频域反射道理
，选取分歧的传感器节点组成无线网络来丈量测出监点的泥土含水量、降雨量、泥土温度、风速、风向、太阳辐射、EC、PH 等墒情参数和形象参数。无线电网络传输重要是GPRS？椋ㄒ贫ㄑ赌？楹褪萃ㄑ洞χ媚？椋
，其职能是把墒情采集的有关数据
，利用 GPRS 或 GSM（全球移动通讯系统）按时上传到服务器
，实现系统的各类监控职能
，为旱情系统提供凭据。远程节造系统重要蕴含推算机、统计软件、旱情分析软件等设备。远程节造系统收到墒情监测数据和形象监测数据后
，利用统计软件对数据进行自动统计
，再凭据旱情分析软件的评价指标系统
，对监测点墒情作出合适、根基合适、过多、不及等判断
，当墒情不合适作物成长时
，系统自动发出干旱、严沉干旱、渍涝等报警提醒。

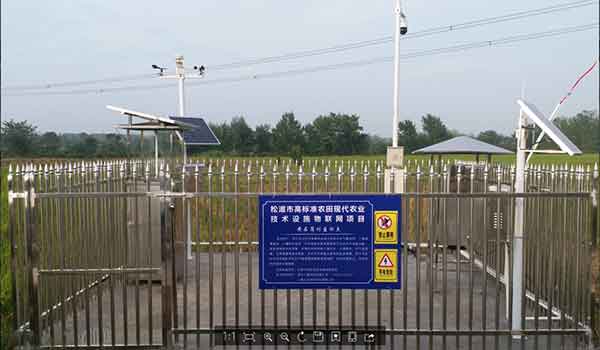

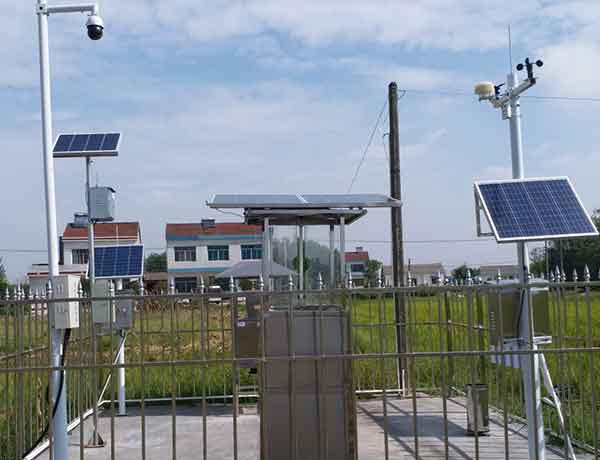

以松滋高尺度农田建设案例：
